Призначення та суть плану електрики, який має бути у дизайн-проекті. Що включає план розеток і вимикачів в дизайн-проекті? Тонкощі, які враховує дизайнер

При розробці дизайн-проекту дизайнер опрацьовує не лише візуальну складову, а й функціональну. Він ретельно продумує кожен сантиметр, створюючи гарний та зручний простір, а також раціонально використовуючи його можливості. На початкових порах проектування створюється детальний план електрики. Його завдання полягає у правильному розрахунку найрізноманітніших аспектів:

  • розташування розеток, вимикачів, світильників та проводки;

  • технічних параметрів, які повинні мати ці електротехнічні пристрої;

  • загального навантаження та підбору захисних пристроїв у розподільчий щиток;

  • підбір моделей електрофурнітури з необхідним функціоналом та оформленням.

Дизайнери обговорюють із клієнтом та затверджують планування, оздоблення, стиль, колірне оформлення, а також розробляють спільно з інженерами повний комплект технічної документації, в т.ч. план електрики. Якщо ви плануєте самостійно скласти план розеток та вимикачів, у дизайн проект він теж підійде. Головне, спирайтеся на загальні рекомендації та застосовуйте їх індивідуально до вашої квартири чи будинку. Щоб спростити підбір розеток і вимикачів, скористайтеся зручним конфігуратором вибору електрофурнітури — він дозволить оперативно визначити вартість, обрати потрібний колір, визначитися з брендом, та іншими параметрами.

Що таке план електрики?

План електрики — це документ, що містить схеми монтажу проводки та електрофурнітури, а також технічні відомості до них. У план закладається сценарій освітлення, розташування вимикачів, схеми підключення різної техніки.

План електрики в проекті враховує і майбутнє розташування меблів, техніки і світильників. Наприклад, дроти для бра будуть приховані в стіні, а до світильника буде передбачений вимикач.

Вимикачі та розетки в плані розведення проводки

План електрики для вимикачів передбачає детальний вибір різних параметрів:

  • Тип вимикача — зовнішній або прихований, клавішний, поворотний, сенсорний.

  • Прив'язка до певної стіни чи отвору.

  • Належність до конкретного світильника (на плані це вказується за допомогою стрілок).

У випадку прохідних і перехресних вимикачів у плані важливо відобразити відмінність світлового сценарію від стандартного.

Розетки — не менш важливий етап при складанні плану електропроводки. До них підключаються не тільки побутові прилади та дрібна електроніка, а й окремі види світильників, наприклад, настільні лампи та торшери. Найраціональніше ділити їх на групи залежно від споживачів:

  • Стандартні розетки на 16 А для телевізора, ноутбука, планшета, електрочайника та іншої не дуже потужної техніки.

  • В окрему групу варто виділити опалювальне та кліматичне обладнання, для якого потрібні потужніші розетки на 25-32 А, а не стандартні на 16 А.

  • Аналогічні потужні пристрої потрібні ще для двох груп: електроплита і електрична духовка, а також для водонагрівача і пральної машини.

Також у дизайн-проекті в плані електрифікації вказується інформація про кількість розеток і вимикачів, їх різновиди, наявність заземлення, форми і розміри, а також колірне рішення.

Що має з'ясувати дизайнер під час створення дизайн-проекту електрики?

Для хорошого дизайн-проекту необхідно враховувати і не зовсім очевидні аспекти. Для цього дизайнер ставить такі уточнюючі питання:

  • Чи є у господарів діти і до якої вікової групи вони належать. Це дасть уявлення про те, на якому рівні має бути електрофурнітура з позиції безпеки та зручності.

  • Чи потрібне облаштування робочого простору, наприклад, для фрілансера. У такому разі до робочого місця потрібно передбачити додатково 1-2 розетки.

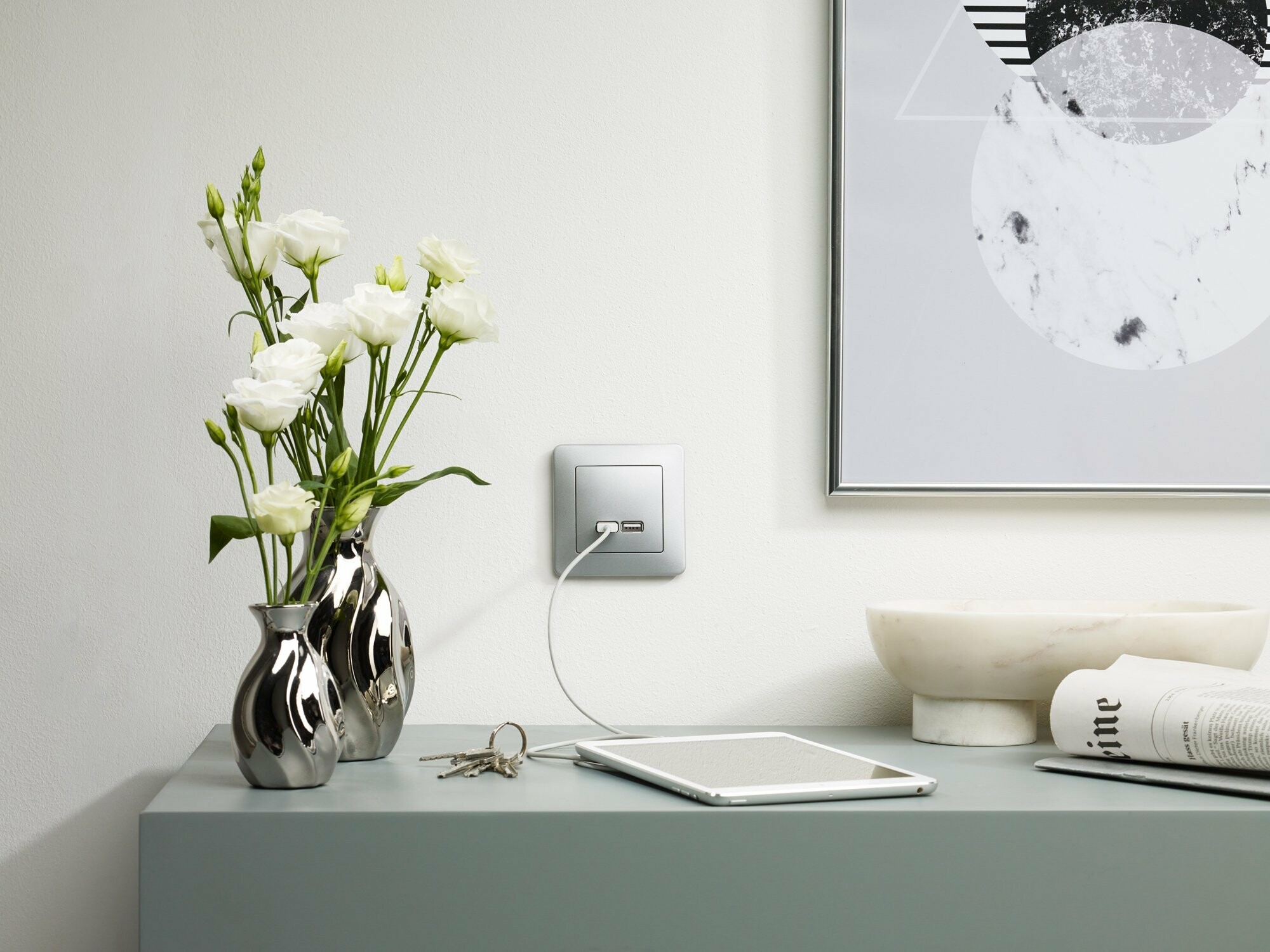

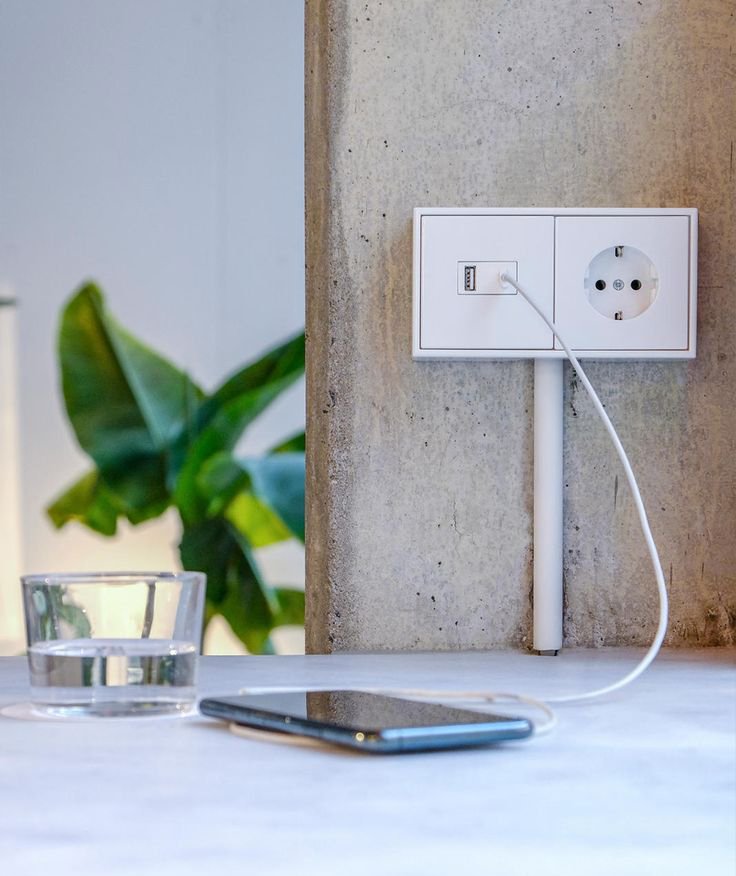

  • При цьому одна з них може мати USB-порт для зручного заряджання смартфона або планшета. Можливо, знадобиться цілий розетковий блок, щоб обійтися без трійників і підключити ноутбук, принтер, настільну лампу.

  • Де раніше завжди бракувало світла? Так дизайнер зможе передбачити допоміжне освітлення та вимикачі чи розетки до нього.

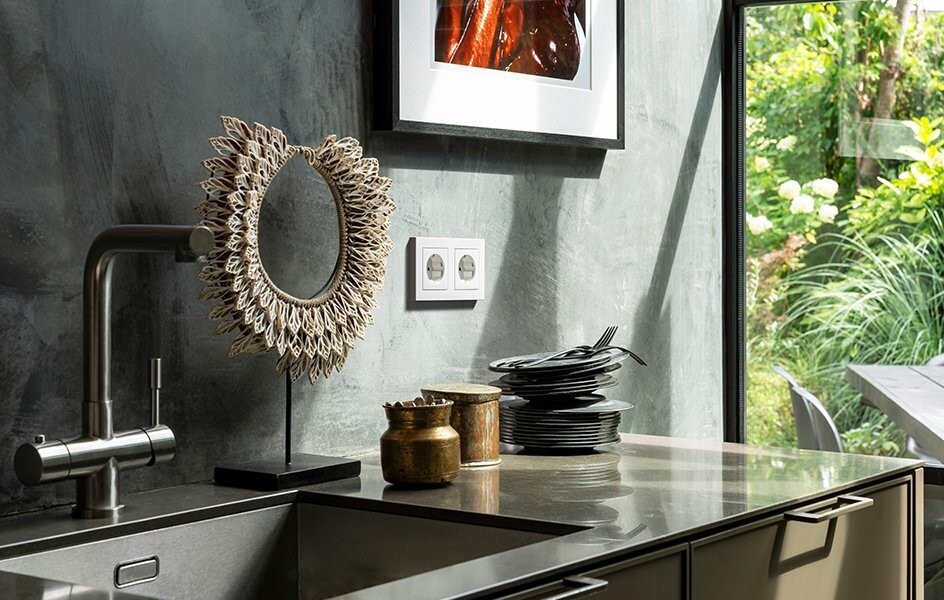

  • Яка техніка на кухні використовуватиметься? Для електричної варильної панелі потрібні спеціальні дроти та розетки, а для блендера, мікрохвильової печі та холодильника — стандартні. Виходячи із запланованого технічного обладнання підбирається розташування та тип електрофурнітури.

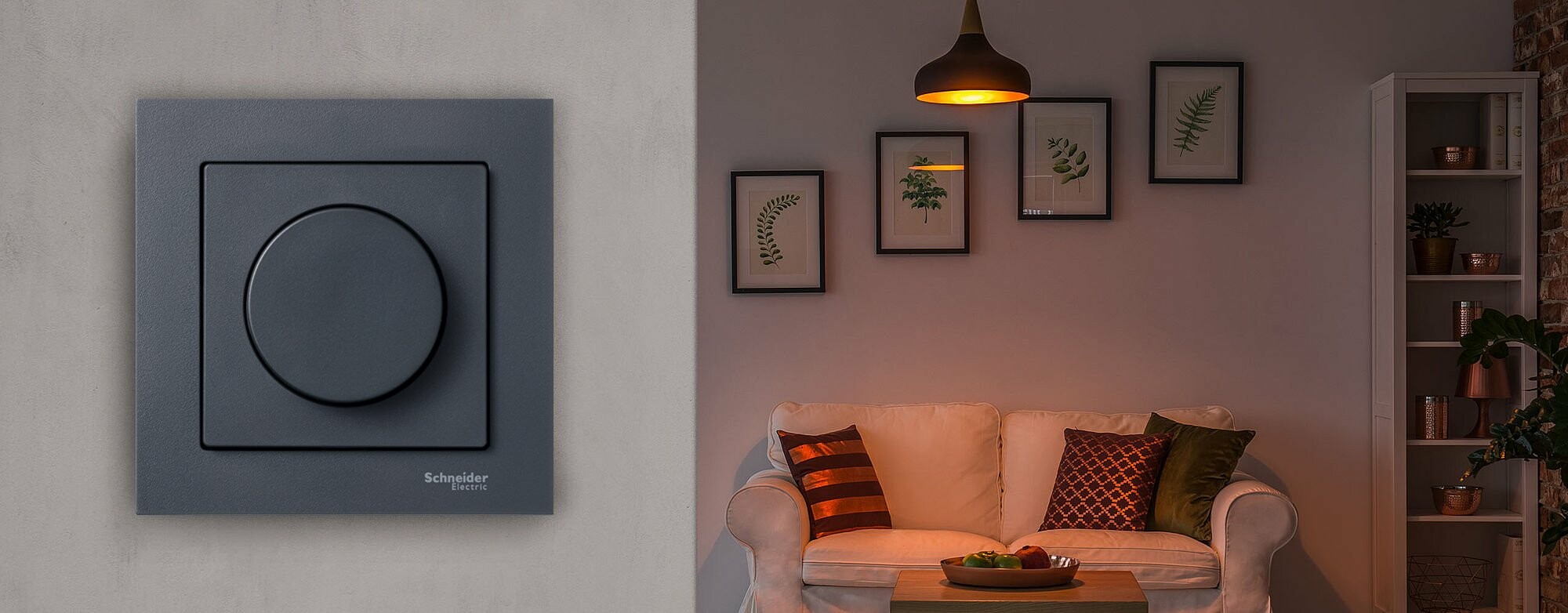

  • Чи є у вашій родині любителі почитати перед сном? Для них потрібно передбачити світильник біля спального місця та вимикач, з якого цим світильником зручно керувати. Добре, якщо буде додано функцію димування - регулювання інтенсивності світла.

  • У вас у пріоритеті Wi-Fi чи дротовий інтернет? Залежно від цього можна буде додати інтернет-розетки для роутерів і маршрутизаторів.

Плануючи заздалегідь план розміщення розеток та вимикачів ви виключаєте багато складнощів та помилок в облаштуванні житла.
