Планетарні редуктори: принцип роботи, переваги та сфери застосування

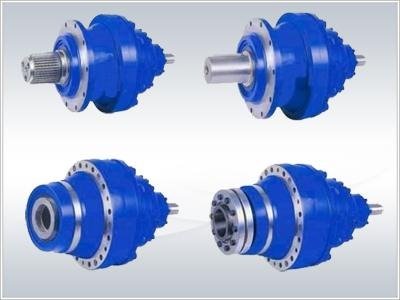

Що таке планетарний редуктор і чому він унікальний?

У сучасному машинобудуванні, де кожен міліметр простору та кожен грам ваги мають значення, планетарні редуктори посіли особливе місце. Цей тип зубчастого редуктора, також відомий як сателітний, нагадує своєю будовою Сонячну систему, де планети-сателіти обертаються навколо центрального сонця. Його унікальність полягає в здатності передавати значний крутний момент при мінімальних габаритних розмірах, що робить його незамінним у високотехнологічних галузях промисловості.

Конструкція та компоненти планетарного редуктора

Основні складові елементи

Конструкція планетарного редуктора є продуманою та складною системою, де кожен елемент виконує визначену функцію:

• Сонячна шестерня (Central Sun Gear): Розташована в центрі механізму, ця шестерня передає обертальний момент від вхідного вала двигуна безпосередньо на сателіти. Вона є початком всієї кінематичної ланцюга.
• Сателіти (Planet Gears): Ці менші шестерні, зазвичай від 3 до 5 штук, рівномірно розташовані навколо сонячної. Вони обертаються на своїх осях і одночасно оббігають сонячну шестерню. Саме кількість сателітів безпосередньо впливає на здатність редуктора розподіляти навантаження — чим їх більше, тим вища потужність та довший ресурс.
• Водило (Planet Carrier): Цей елемент жорстко з'єднує осі всіх сателітів між собою. Його основна функція — об'єднати обертання сателітів і передати сумарний обертальний момент на вихідний вал. Водило забезпечує синхронність роботи всіх планетарних шестерень.
• Коронна (зовнішня) шестерня (Ring Gear): Це зубчасте колесо з внутрішнім зачепленням, що оточує всю планетарну систему. Залежно від конструкції, вона може бути нерухомою (фіксованою в корпусі) або рухомою. Саме фіксація або звільнення коронної шестерні дозволяє змінювати передавальне число та напрямок обертання.

Матеріали виготовлення

Для забезпечення довговічності та високої несучої здатності компоненти виготовляють з:

• Високоміцних сталей: Марки 40Х, 20ХН3А, 18ХГТ, які піддають гартуванню та цементації для отримання твердої зносостійкої поверхні при в'язкій серцевині.
• Легованих чавунів: Для корпусних деталей, що забезпечує хороше демпфування вібрацій.
• Спеціальних сплавів: Для роботи в агресивних середовищах або за високих температур.

Принцип роботи та кінематика

Як працює планетарна передача?

Уявіть Сонячну систему: планети (сателіти) обертаються навколо Сонця (сонячна шестерня) і одночасно навколо своєї осі. Всі вони знаходяться всередині великої сфери (коронної шестерні). Обертання сонячної шестерні від двигуна змушує сателіти котитися по ній, а через їх зачеплення з коронною шестернею — оббігати її центр, передаючи зусилля на водило.

Схеми роботи

Найпоширеніша схема, що забезпечує максимальне передавальне число:

• Вхід: Сонячна шестерня (від двигуна).
• Вихід: Водило.
• Нерухомий елемент: Коронна шестерня.

Інші варіанти:

• При фіксації водила отримуємо реверс (зворотний напрямок обертання).
• Якщо ведучою є коронна шестерня, а веденим — водило, отримуємо зменшення числа обертів.

Розрахунок передавального числа

Базова формула для найпростішої схеми (нерухома коронна шестерня):
i = 1 + Zк / Zс
де:

• Zк — кількість зубів коронної шестерні
• Zс — кількість зубів сонячної шестерні

Наприклад, якщо Zк = 84, а Zс = 21, то i = 1 + 84/21 = 5. Це означає, що швидкість на виході (водило) буде в 5 разів нижчою, а крутний момент — у 5 разів вищим.

Ключові переваги та недоліки

Основні сфери застосування

• Транспорт та автомобілебудування: Автоматичні коробки передач (АКПП), гібридні приводи та редуктори електромобілів (наприклад, в Tesla Model S), гусеничні тягачі.
• Промисловість: Приводи шнекових транспортерів, мішалок, стрічкових конвеєрів, а також підйомно-транспортного обладнання (крани, лебідки).
• Енергетика: Головні мультиплікатори вітрових турбін, що підвищують оберти ротора генератора.
• Робототехніка: Шарнірні з'єднання промислових роботів (роботи-зварювальники, маніпулятори), де потрібна висока точність та плавність руху.
• Авіакосмічна галузь: Приводи механізмів крила, систем керування літаками.

Критерії вибору та експлуатації

На що звертати увагу при виборі:

• Номінальний вихідний крутний момент (в Н·м) — основний параметр, що визначає здатність навантажувати механізм.
• Передавальне число — визначає співвідношення швидкості вхідного та вихідного вала.
• Радіальне та осьове навантаження на вихідному валу — критично для правильного вибору підшипників.
• Люфт (backlash) — кутовий зазор, що впливає на точність позиціювання (важливо для робототехніки).
• Спосіб монтажу — фланцевий, на лапах або на валу двигуна.

Умови експлуатації:

• Мастило: Використання рекомендованих мастил (рідкі масла або консистентні змазки) та дотримання інтервалів заміни.
• Температурний діапазон: Вибір мастила та матеріалів, що відповідають робочій температурі.
• Робочий цикл: Розрізняють режими S1 (тривалий) та S5 (періодичний з пусками-гальмуваннями).

Майбутнє планетарних передач

Планетарні редуктори залишаться основним вибором для завдань, де потрібно поєднати потужність, компактність та надійність. Майбутнє цієї технології пов'язане з розвитком нових матеріалів (нанокомпозити, кераміка), використанням адитивних технологій для 3D-друку складних зубчастих колес, а також інтеграцією систем моніторингу стану ("smart gearboxes") з датчиками вібрації, температури та частинок зносу в мастилі. Це дозволить перейти від планового технічного обслуговування до обслуговування за фактичним станом, що ще більше підвищить ефективність та довговічність цих складних механізмів.
